[ PTP自動包装機／No.850シリーズ ]

PTP自動包装ライン

機械内で容器を成形し、錠剤・カプセル剤を充填後、蓋材と容器材をシールし、スリット・刻印を施しシート状にトリミングするPTP自動包装ラインです。
No.850シリーズは岩黒製作所オリジナルである連続真空ドラム成形方式を採用し、安定稼働に欠かせない定ピッチ成形が可能。

特徴

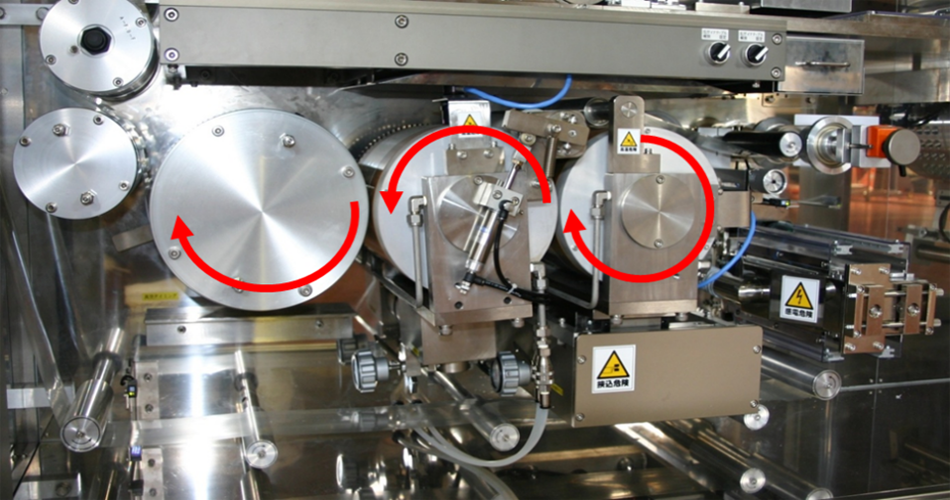

成形部

  • 連続回転真空ドラム成形＝定ピッチ成形可能
  • 生産可能フィルムはPVC・PVDC・CPP・COC等で有り、構造がシンプルで根強いファンも多い機種

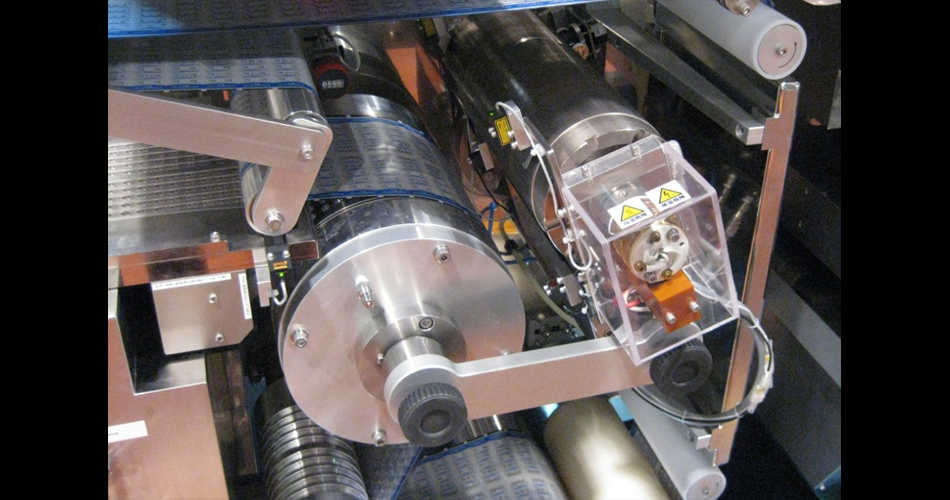

シール部

  • 岩黒特許技術のシール3点保持アームによりシールロール平行度が格段に向上
  • 17μmの蓋材でも安定シール・安定マーク合わせ可能

充填部

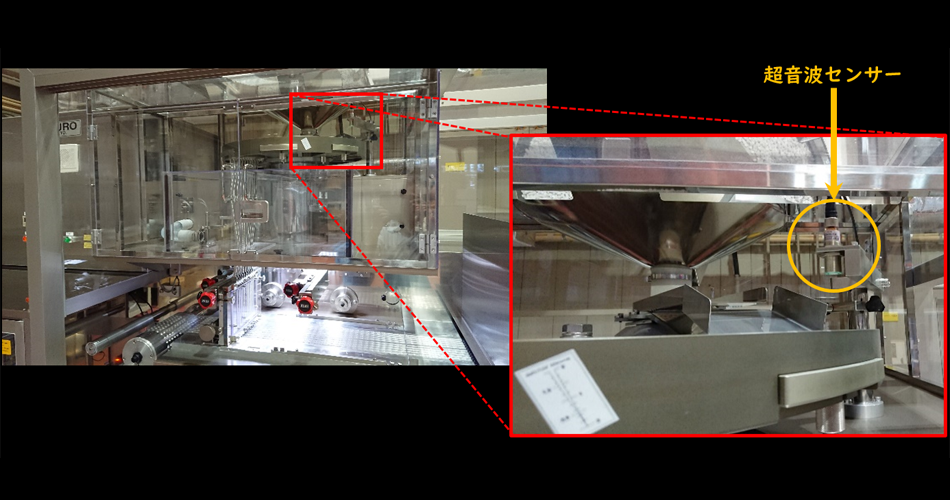

  • ボウルフィーダー内の錠剤量制御は、超音波センサーにてボウル内高さを0.1mm単位で監視し、規定高さを下回ると直進フィーダーから錠剤を供給
  • 品目ごとに高さをタッチパネル内に登録（オペレータ負担軽減）

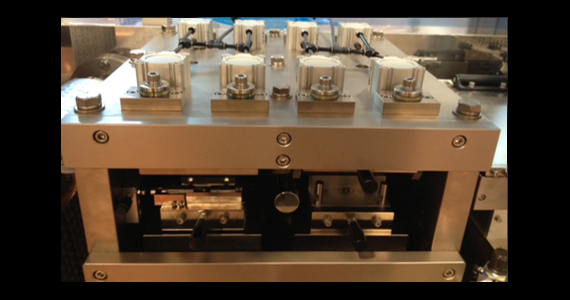

スリット・刻印部

  • スリット・刻印の圧力をバネ式からエアシリンダー式に変更
  • 温度・圧力の数値管理および品種登録が可能（品種ごとにタッチパネル内に登録）

概略仕様

型式 No.855 No.856 No.857
能力 MAX3000錠/分 MAX6000錠/分
フィルム幅 MAX150mm MAX250mm MAX300mm
シート取数 1シート取り 2シート取り
シート寸法
フィルムスピード 12ｍ/分
打抜回数 MAX：300回/分
容器フィルム
蓋フィルム		 PVC、PVDC、CPP、COC　その他複合フィルム
Al、グラシン、PP　その他複合フィルム
